IEC 61439-1 标准主要内容概览
1️⃣ 设计验证要求
IEC 61439 强调通过验证（Verification）而非仅型式试验，主要涉及：
温升极限，介电性能，短路耐受强度，防护等级（IP Code），电气间隙与爬电距离，机械操作性能，接地与保护电路连续性
2️⃣ 结构与安全设计
功能单元隔离与母线系统安全布局，模块化与易维护的结构设计，明确的设备标识与回路编号，可靠的防护与联锁措施
3️⃣ 制造一致性与责任划分
原始制造商与装配制造商责任明确 ，生产过程控制与质量验证必须文件化，产品需保持与设计验证一致的结构和材料
1、EN 61439-1标准的测试要点
电气控制柜如果要符合CE要求，则需要符合EN 61439-1标准。EN 61439-1标准的测试包括以下几个方面：
第一，电气控制柜的结构和材料。
EN 61439-1标准要求在电气控制柜的设计和制造过程中，必须使用符合相关标准要求的材料，确保其耐久性和稳定性。此外，电气控制柜的结构也必须符合标准的要求，确保其在使用过程中能够承受住相关的电压和电流等参数。
第二，电气控制柜的绝缘和防护等级。
EN 61439-1标准要求电气控制柜必须具有良好的绝缘性能和防护等级，能够有效地防止外部环境的影响和电气设备的损坏。在测试过程中，将对电气控制柜的绝缘性能和防护等级进行严格检测，确保其符合标准的要求。
第三，电气控制柜的短路能力和过载能力。
EN 61439-1标准规定了电气控制柜在电流短路和过载等异常情况下的要求，要求其能够在短时间内承受住大电流的冲击，并且不发生过热和损坏等情况。
第四，电气控制柜的接线方式和标识。
EN 61439-1标准要求电气控制柜的接线必须符合标准的要求，确保其安全可靠。同时，电气控制柜的各种元器件和接线等必须进行明确的标识，以便于安装、维护和故障排除等操作。
2、IEC 61439-1标准解读
EN 61439-1标准与IEC 61439-1标准基本一致，我们再解读一下IEC 61439-1标准。

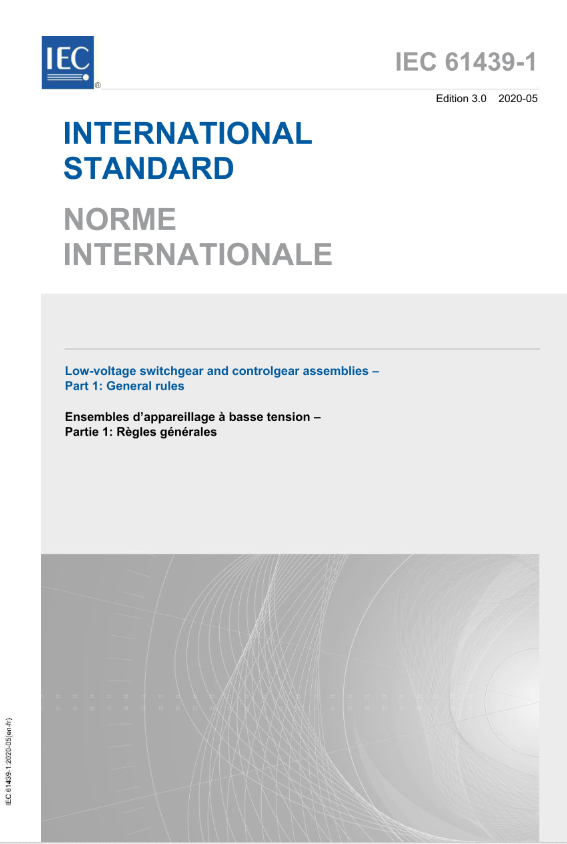

IEC 61439-1 是国际电工委员会（IEC）制定的一项标准，属于《低压开关设备和控制设备装置》系列标准中的第一部分。
它主要规定了低压开关设备和控制设备装置（LSCCAs）的通用规则和要求。以下是该标准的主要内容概览：
1.适用范围
- IEC 61439-1 适用于额定电压不超过1000V（交流）或1500V（直流）的低压开关设备和控制设备装置。
- 它涵盖了这些装置的设计、制造、验证和测试要求。
- 适用于固定安装的装置，包括成套设备、开关柜、控制柜等。
2.术语和定义
- 明确了低压开关设备和控制设备装置（LSCCAs）的定义，包括成套设备、开关柜、控制柜、母线系统等。
- 定义了相关的术语，如额定电压、额定电流、防护等级（IP等级）、短路耐受能力等。
3.分类和结构要求
- 对设备进行分类，例如按功能、安装方式、防护等级等分类。
- 规定了设备的结构要求，包括外壳设计、内部组件的布局、母线系统的设计等。
- 强调了设备的可靠性、可维护性和安全性。
4.性能要求
- 电气性能：包括额定电压、额定电流、绝缘电阻、耐压强度等要求。
- 机械性能：如外壳的强度、防护等级（IP等级）、抗震性能等。
- 短路耐受能力：规定了设备在短路故障下的耐受能力，包括短时耐受电流和峰值耐受电流。
- 温升要求：对设备在正常运行时的温升进行限制，以确保设备的长期稳定运行。
5.验证和测试
- 规定了设备在设计和制造阶段需要进行的验证和测试项目。
- 包括型式试验（如短路耐受试验、绝缘试验、机械试验等）和例行试验（如外观检查、绝缘电阻测量等）。
- 测试方法和要求确保设备符合标准规定的性能指标。
6.标志和文件
- 规定了设备上需要标注的信息，如额定电压、额定电流、制造商信息、防护等级等。
- 要求提供相关的技术文件，如产品说明书、试验报告、安装和维护手册等。
7.与相关标准的关系
- IEC 61439-1 是一个通用标准，其他部分（如IEC 61439-2、IEC 61439-3等）针对特定类型的设备或特定的试验要求进行补充。
- 它与其他低压电气设备标准（如IEC 60947系列）相互协调，共同构成了低压电气设备的标准体系。
8.应用场景
- 该标准广泛应用于工业、商业和民用建筑中的低压配电系统。
- 适用于开关柜、配电箱、控制柜等设备的设计、制造和验收。
9. 合规实施重点建议
从设计阶段开始考虑 IEC 61439 要求，减少后期返工成本 建立完整的验证与文档体系，确保审查与认证顺利通过。
结合GB相关标准，实现中外标准兼容，委托具有资质的实验室进行型式试验，并出具验证报告。
